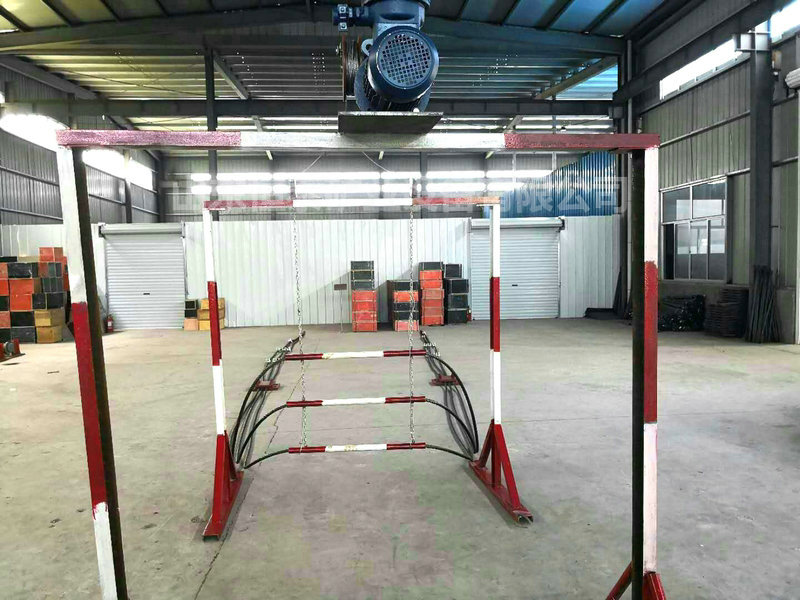

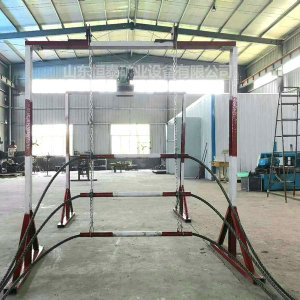

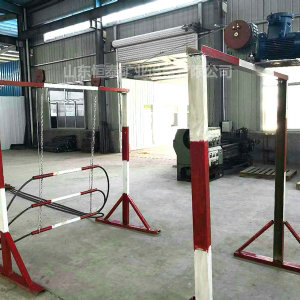

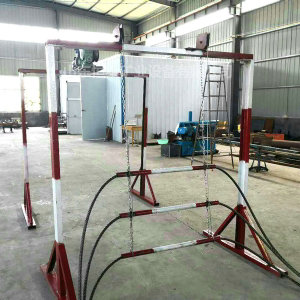

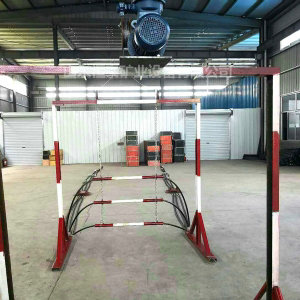

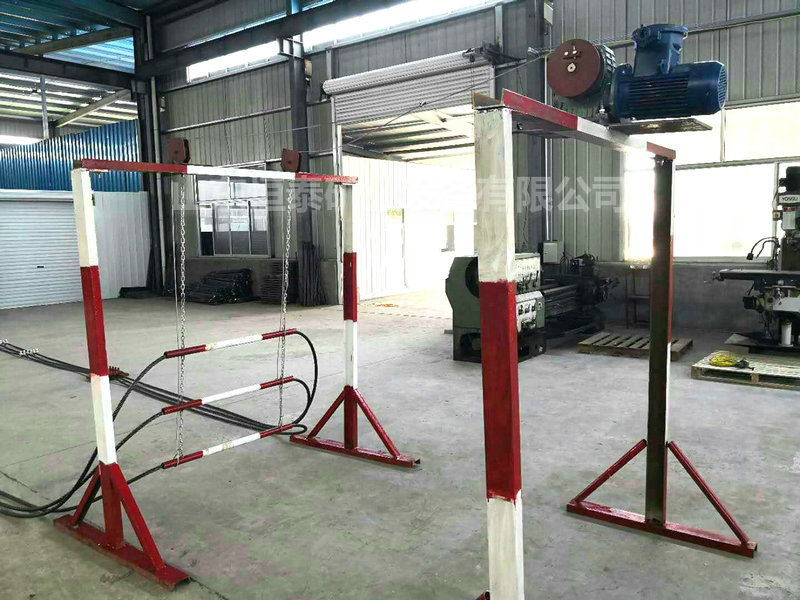

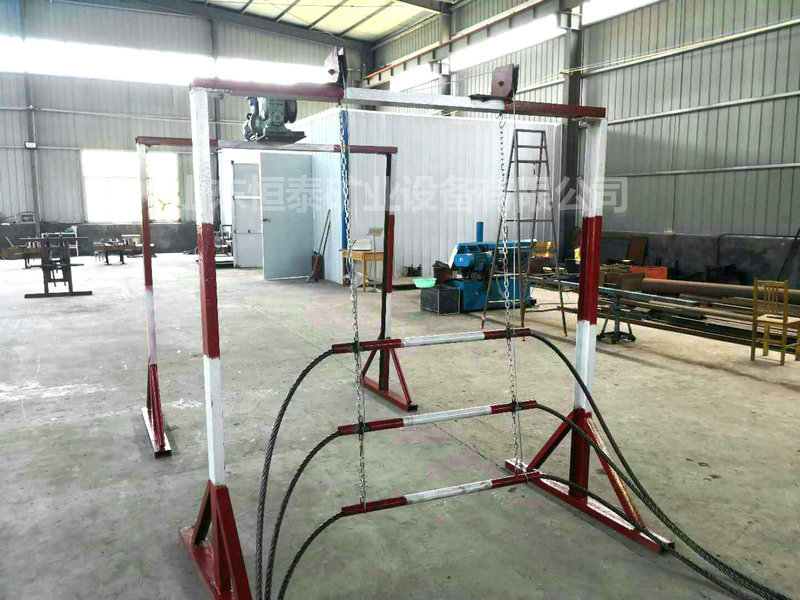

一、常閉式跑車防護裝置介紹：

該裝置采用霍爾傳感器對礦車的運行位置定位，通過位置傳感器對擋車網的提升高度進行定位。利用拉線開關來判斷發生跑車撞欄。

跑車防護裝置的提升機(提升絞車)向下送車時，當前面的礦車(頭車)到達擋車欄一定距離時，主控箱發送命令到輔控箱控制收放絞車，提升擋車網，當擋車網提升到位后，礦車安全通過。當頭車離開擋車欄一定距離時，主控箱發出下放指令，控制收放絞車下放擋車網，下放到位后，收放絞車停止動作。斜井防跑車及跑車防護裝置的提升機(提升絞車)向上送車時，向下送車的尾車成了頭車，當尾車與擋車欄相距一定距離時，主控箱發送命令到輔控箱控制收放絞車，提升擋車網，當擋車網提升到位后，礦車安全通過。

二、常閉式跑車防護裝置用途：

主要用于煤礦、金屬礦山、非金屬礦山等所有傾斜度在30度以下的單軌或雙軌提升運輸斜巷中，全自動化控制、監測，可有效地防止礦山跑車事故發生。采用礦用本安型位置傳感器獲取與絞車同步運行的控制信號使ZDC30型跑車防護裝置用擋車欄處于“常閉式”防護狀態，如因斷繩、脫鉤等原因而發生東風跑車，可采用柔性緩沖器來實現有效攔截；當絞車不工作時，斜井ZDC30型跑車防護裝置處于鎖定狀態，有礦車接近ZDC30型跑車防護裝置用擋車欄時本裝置也不會啟動，確保巷道安全。ZDC30型跑車防護裝置安裝方便，便于維護、動作靈活、安全可靠。

三、一坡三檔跑車防護裝置主要參數：

1、適用軌道：單軌/雙軌；

2、電源電壓：AC127V（AC?100V～240V）；

3、收放絞車電機電源電壓：AC?660V/380V（-15%～10%）；

4、提升電機功率：1.5KW；

5、提升重量：2500N；

6、車位檢測精度：≤0.1m；

7、適用巷道傾角范圍：30°；

8、擋車距離范圍：61.5m（巷道傾角30°，串車質量7500kg時）；

9、抗沖擊能量：2.5×106J；

10、緩沖距離：0.3m～10m；

11、擋車欄開啟擋車網提前量：30m（礦車高運行速度5m/s時）；
